Épées Ulfberht : ce que leur acier révèle de la métallurgie viking

On connaît 170 épées Ulfberht, forgées entre le IXe et le XIe siècle. Seule une minorité d’entre elles, les 44 lames signées +VLFBERH+T, regroupe les rares lames analysées en acier à 1 à 1,2 % de carbone presque sans scories, trois fois plus carburé que celui des épées courantes. Le reste de la série est fait d’un fer ordinaire, parfois franchement médiocre. Pour les épées Ulfberht comme pour la métallurgie viking, l’acier raconte donc deux histoires : un acier d’exception dont l’origine, Asie centrale ou Europe, divise encore les chercheurs, et une contrefaçon massive dès l’époque viking.

Qu’est-ce qu’une épée Ulfberht ?

Une Ulfberht est une épée droite à double tranchant, longue de 90 cm pour 1 à 1,5 kg, dont la lame porte le nom +VLFBERHT+ incrusté en fer sur l’une des faces, près de la garde. Les lettres, hautes de 2 à 3 cm, sont formées de petites barrettes de fer enfoncées à chaud dans des sillons creusés dans la lame, puis martelées et polies. La forme correspond surtout au type X de la classification d’Ewart Oakeshott : lame large, gorge centrale qui allège l’arme, pointe arrondie faite pour la taille plus que pour l’estoc.

Ulfberht est un nom de personne franc. Il renvoie à la Rhénanie, dans l’ancienne Austrasie, et non à la Scandinavie. Comme la production s’étale sur près de 200 ans, le Musée national du Danemark y voit le nom d’un atelier ou d’une marque, pas celui d’un forgeron unique. La carte des trouvailles est pourtant nordique : 44 lames en Norvège, 17 en Suède, 14 en Finlande (31 selon d’autres inventaires) et 3 chez les Bulgares de la Volga. Ce biais s’explique par les tombes païennes scandinaves, où l’épée accompagne le guerrier, alors que les sépultures chrétiennes de l’empire carolingien ne contiennent plus d’armes.

Comment des épées franques ont-elles fini en Norvège ? Par le butin, la rançon, le cadeau diplomatique et la contrebande. Le capitulaire de Thionville (805) interdit déjà la vente d’armes aux Slaves et aux Avars. L’édit de Pîtres (864) de Charles le Chauve punit de mort quiconque fournit armes ou chevaux aux Normands. Une épée signée qui circule dans le Nord est donc, par définition, une marchandise interdite.

Quel acier dans une Ulfberht ? Les trois procédés du haut Moyen Âge comparés

Au IXe siècle, trois façons d’obtenir le métal d’une lame coexistent. Leur différence se lit directement dans la teneur en carbone, la quantité de scories et la dureté de l’arme finie.

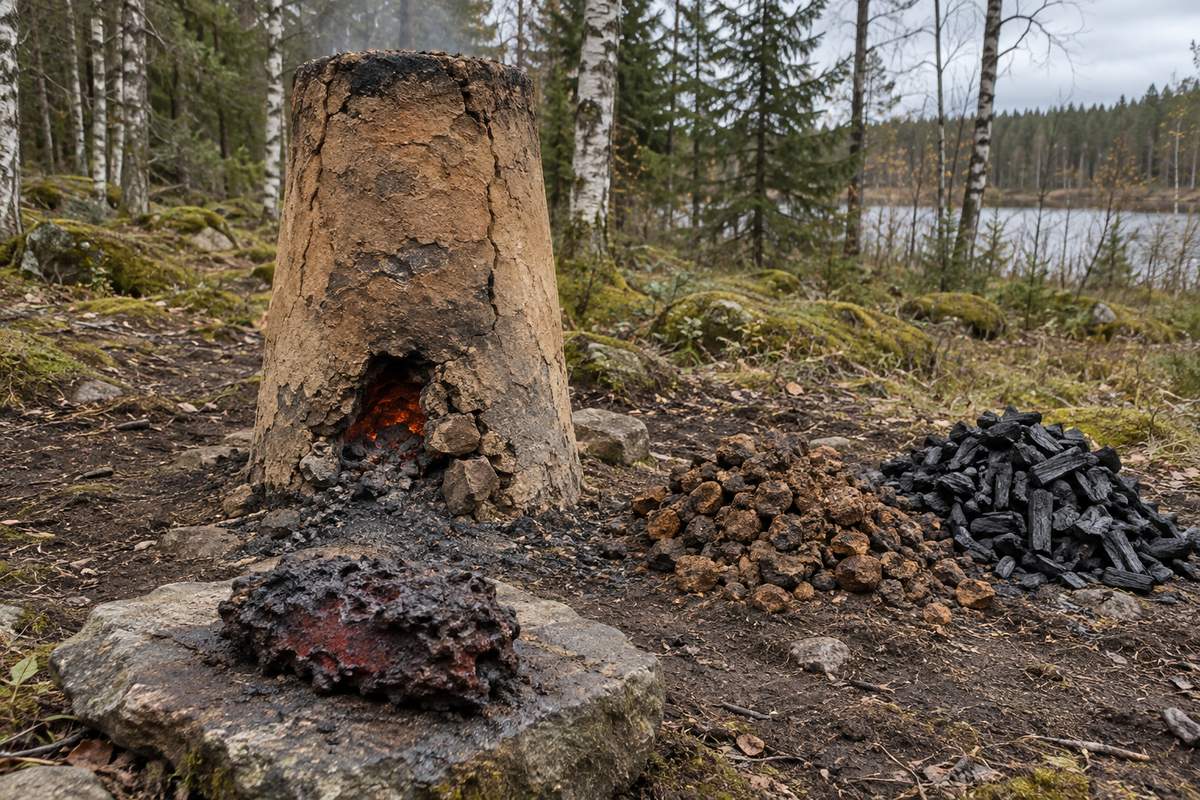

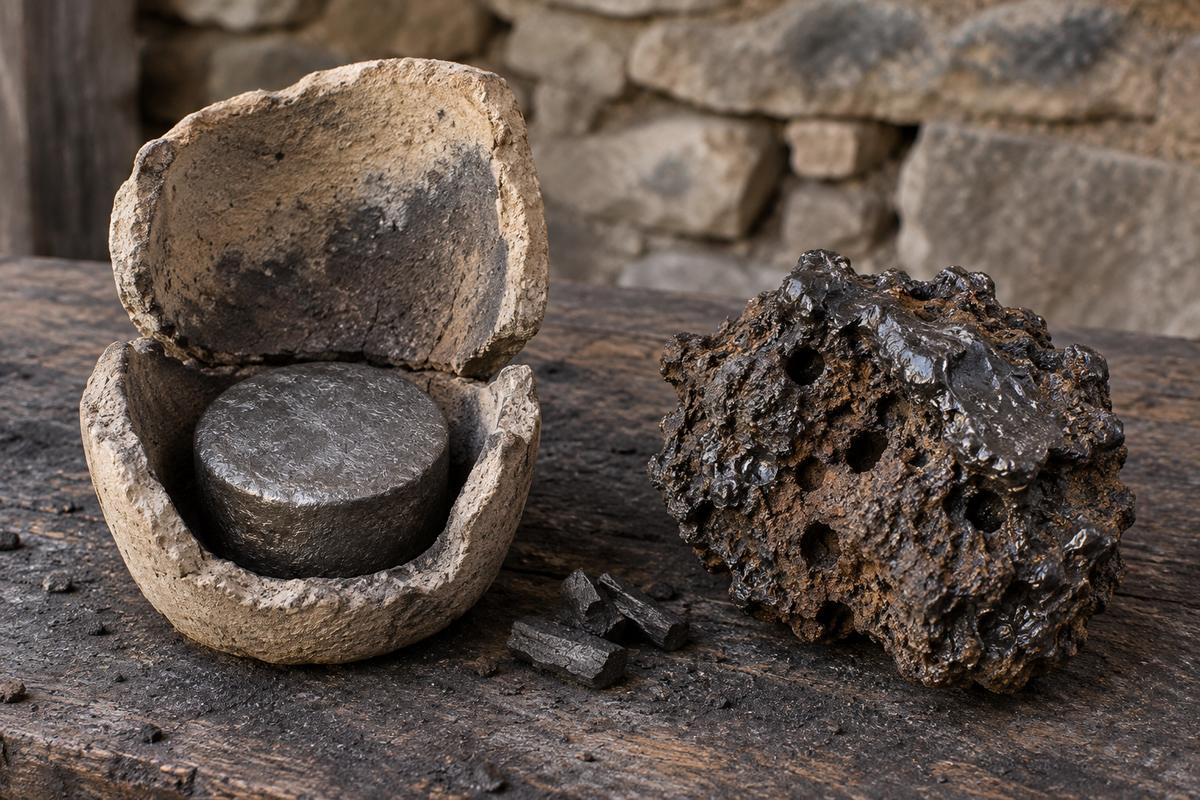

La bloomerie est le procédé de base. Le minerai et le charbon de bois brûlent dans un bas fourneau d’argile. L’oxyde se réduit à l’état solide et donne une loupe, une masse de fer spongieuse truffée de laitier qu’il faut marteler longtemps pour l’expulser. Le carbone s’y répartit au hasard : une même loupe contient du fer doux et des poches d’acier. Le creuset, lui, fond le métal dans un récipient d’argile fermé, avec une source de carbone. Les scories, plus légères, remontent et se séparent : on obtient un lingot propre et homogène, l’ancêtre du wootz indien et de l’acier de Damas.

À plus de 0,8 % de carbone, un acier est dit hypereutectoïde : une fois trempé, il forme une martensite très dure, avec des carbures de fer (cémentite) qui renforcent le tranchant. Cette dureté a un prix. Un acier à 1,2 % de carbone mal travaillé casse comme du verre. Le forgeron devait donc rester sous 900 °C pour ne pas grossir le grain, tremper puis revenir la lame pour qu’elle reste souple. C’est ce savoir-faire, autant que la matière, que révèlent les meilleures Ulfberht.

Ce que révèlent les analyses : carbone, scories et la croix du « +T »

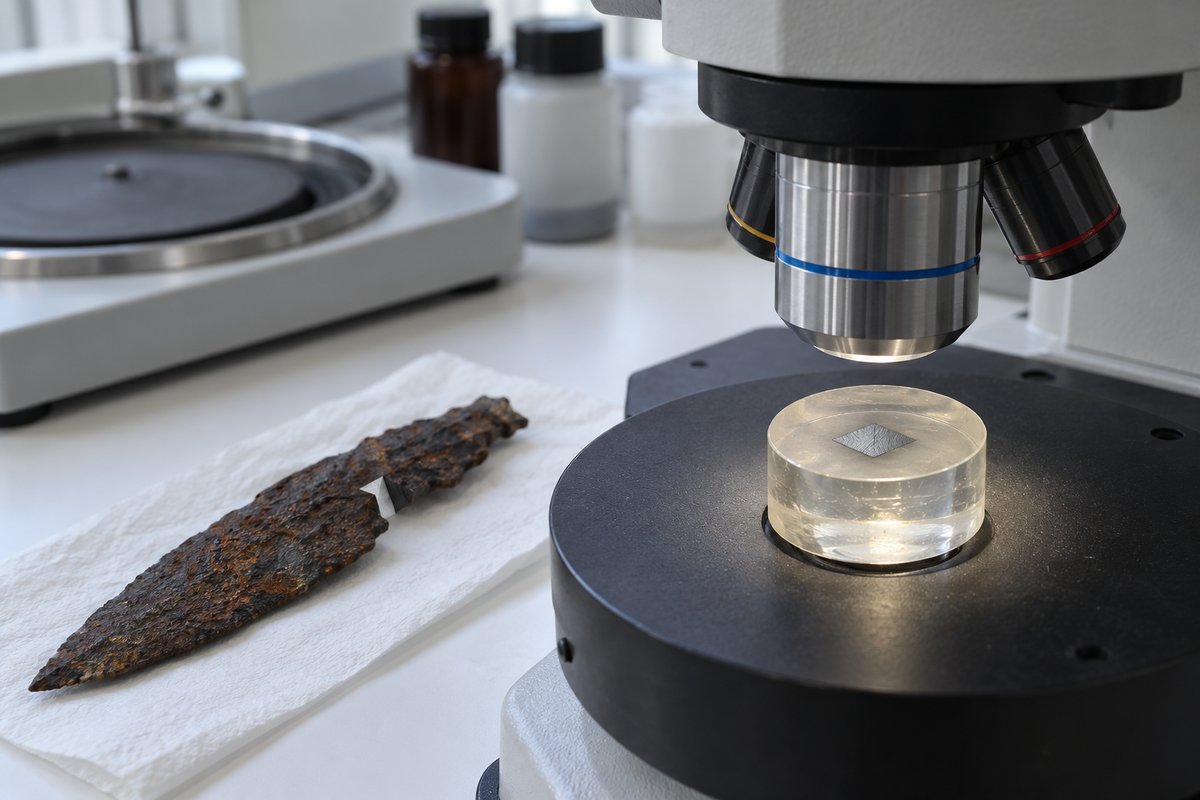

L’archéométallurgie ne lit pas l’acier à l’œil. On prélève un fragment ou une coupe de la lame, polie à l’abrasif puis à la pâte diamantée. La surface est attaquée au nital (acide nitrique dilué dans l’alcool), puis observée au microscope optique et au microscope électronique à balayage (MEB). La radiographie et la tomographie (CT) montrent les soudures internes sans abîmer l’objet. Les isotopes du plomb, enfin, relient un métal à un gisement.

L’étude d’Alan Williams, archéométallurgiste de la Wallace Collection, menée avec Tony Fry au National Physical Laboratory de Teddington et publiée en janvier 2009, a fait la réputation de ces épées. Sur une quarantaine de lames analysées (toutes graphies confondues), réparties en 5 groupes technologiques, 9 sont en acier hypereutectoïde et 5 en acier eutectoïde (0,8 % de carbone). Les autres relèvent de la bloomerie ou de la soudure damassée classique. Williams relève un acier « sans équivalent en Europe occidentale », ni avant ni après.

Le nom gravé ne garantit rien. La quasi-totalité des lames en acier au creuset portent la graphie +VLFBERH+T, avec une croix entre le H et le T. Les variantes +VLFBERHT+, +VLFBEHT+ ou +VLFBET+, souvent mal orthographiées, cachent en majorité un fer de bloomerie à un tiers du carbone des originales. La contrefaçon d’une marque prestigieuse existait déjà au Xe siècle.

Cette lecture explique les chiffres contradictoires qui circulent. Dire que « les Ulfberht » ont trois fois plus de carbone que les autres épées est faux pour la série entière. C’est vrai pour le groupe +T, que l’archéologue norvégienne Anne Stalsberg chiffrait en 2008 à 44 lames sur 170. Le chercheur Fredrik Charpentier Ljungqvist, de l’université de Stockholm, a parlé de « Rolls-Royce des épées » : la formule vaut pour ce groupe, pas pour ses copies. Le cliché d’une technologie « en avance de 800 ans » vaut de même pour la régularité d’un acier propre et très carburé, qui ne devient courant en Europe qu’au XIXe siècle, et non pour un procédé inconnu.

Acier d’Asie centrale ou d’Europe : ce que dit vraiment la controverse

Pour Williams, le lingot venait d’Asie centrale. L’Europe ne savait pas fondre l’acier au IXe siècle, alors que des creusets de cette époque ont été retrouvés à Merv, au Turkménistan, et que le procédé est attesté autour d’Herat, en Afghanistan. La matière remontait la route de la Volga, celle-là même où Ibn Fadlan croise des Rus en 921-922, armés « d’une hache, d’une épée et d’un couteau ». Selon Williams, la production d’épées +T s’éteint au XIe siècle, quand le commerce par la Volga décline. Futura-Sciences parle d’Afghanistan, Slate d’Inde, d’autres de Perse : ces trois versions racontent la même hypothèse, celle d’un acier oriental.

Deux travaux allemands contestent cette origine. En 2014, le chimiste Robert Lehmann, de l’université de Hanovre, analyse une Ulfberht trouvée en 2012 dans les graviers de la Weser. La lame est riche en manganèse, un profil qu’il juge incompatible avec l’acier oriental. La garde contient de l’arsenic, caractéristique de gisements européens. Le plomb de la plaque de pommeau, analysé par ses isotopes, renvoie au massif du Taunus, au nord de Francfort.

En 2019, l’archéologue Ingo Petri publie l’examen de 17 lames, dont 3 déjà étudiées par Williams, avec radiographie et scanner sur 4 d’entre elles. Il y trouve un métal stratifié typique de la production européenne, et des objets européens contemporains qui prouvent qu’on savait obtenir un acier très carburé et propre sans creuset.

Notre lecture : la question n’est pas tranchée, et aucune source qui l’affirme ne cite plus de quelques dizaines de lames analysées. Les échantillons de Williams ont été critiqués dès 2009 dans la revue Gladius comme mal documentés. Le plus solide aujourd’hui : un groupe minoritaire de lames +T est bien en acier très carburé et presque pur, et rien ne prouve que toutes les Ulfberht viennent du même endroit.

Les deux thèses se rejoignent sur un point : la marque Ulfberht reste franque, le montage et la signature se font dans un atelier rhénan. La matière, elle, a pu changer d’origine selon les décennies. Pour replacer ces 200 ans de production dans le calendrier des raids et des royaumes, la chronologie des conquêtes vikings donne les grandes étapes des raids et des expéditions de la période.

Pourquoi la métallurgie viking ordinaire ne produisait pas de telles lames

Les forgerons scandinaves travaillaient le fer des marais, une limonite ramassée au fond des tourbières et des lacs. Après grillage et réduction en bas fourneau, 100 kg de minerai rendaient 10 à 20 kg de fer utilisable, au prix de jours de travail et de plusieurs centaines de kilos de charbon de bois. Le métal obtenu, doux et chargé de scories, convenait aux outils, aux clous de navire et aux pointes de flèche. Pour une lame, il fallait souder des barres de fer doux à des tranchants plus carburés, ou corroyer des barres torsadées : c’est la soudure damassée, belle mais longue et coûteuse.

Ce coût fixe le statut de l’épée. La loi des Francs ripuaires (Lex Ribuaria) estime une épée avec son fourreau à 7 sous, une broigne à 12 sous, un bœuf à 2 sous : une seule lame vaut trois bœufs et demi. Une Ulfberht +T, importée en contrebande, vaut bien davantage. L’épée se transmet, s’offre, s’enterre avec son propriétaire ; elle ne s’improvise pas.

Le guerrier viking ordinaire se bat donc avec une lance et une hache, forgées en quelques heures dans le même fer de bloomerie. Les fouilles de tombes norvégiennes livrent nettement plus de haches que d’épées. La collection de haches vikings montre les formes de fer à barbe et à large tranchant qui dominaient réellement l’armement de l’époque, bien plus que les épées signées.

Reconnaître une vraie Ulfberht d’une imitation d’époque

Les musées et les archéométallurgistes croisent cinq critères avant de classer une lame dans le groupe d’exception :

1. La graphie. +VLFBERH+T avec la croix entre H et T, lettres régulières et bien espacées. Toute autre graphie oriente vers une copie.
2. Le revers. Les originales portent au dos un motif géométrique incrusté (treillis, croix, lignes). Les copies le simplifient ou l’omettent.
3. La datation. Le type de garde et de pommeau (typologie de Jan Petersen, 1919) doit coller à la fourchette 850-1050.
4. La structure interne. Radiographie et CT : une lame homogène sans soudure visible plaide pour l’acier au creuset ; des bandes torsadées signalent la soudure damassée.
5. La métallographie. Seule une coupe polie mesure le carbone (1 à 1,2 % attendu) et compte les inclusions. C’est le critère décisif, et le plus rare, car il exige d’entailler une pièce de musée.

Les copies modernes suivent la même logique. En 2012, le forgeron américain Ric Furrer, dans le Wisconsin, a fondu un acier au creuset puis forgé une Ulfberht pour le documentaire « Secrets of the Viking Sword » de NOVA, au terme de plusieurs jours de travail. L’opération montre que la lame se reproduit avec un four à creuset, pas avec une simple forge de bloomerie. L’épée Ulfberht du jeu Assassin’s Creed Valhalla reprend le nom et le prestige, sans rien des propriétés de l’acier.

Les Ulfberht d’origine, elles, ne se trouvent que dans les musées : à Oslo, Stockholm, Helsinki, Nuremberg ou au Museum für Hamburgische Geschichte, qui en a présenté plusieurs lors de l’exposition « Mythos Hammaburg » en 2014-2015.

Pour prolonger ce choix

La décoration murale en forme d’épée nordique reprend la silhouette du type X, gorge et pommeau compris, pour qui veut cette forme chez soi sans prétendre au métal d’origine.

Le bracelet viking « La Forge » est un bijou sur le thème du travail du fer, et non une pièce métallurgique.
